SEK变频感应加热器简介:

SEK变频感应加热器为新型DSP+IGBT结构的高效节能产品;该产品为IGBT逆变、并采用DSP进行全数字式精确控制,在各种工况下能始终保证IGBT工作在ZCS开关状态;全空冷结构降低了系统损耗,并彻底消除了设备来自水冷系统的故障;完善的限制保护措施使得设备在各种工况下保持连续安全运行;无极性电力电容提高了设备的寿命和安全运行能力;直流侧斩波调压和滤波电路提高了系统功率因数;因此产品具有可靠性高、效率高的显著特点。

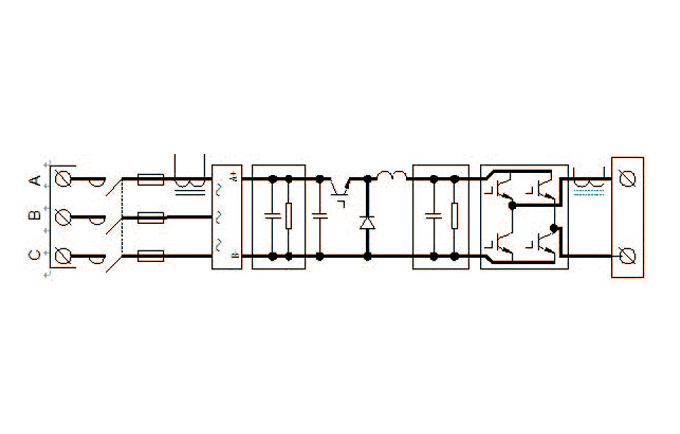

SEK变频感应加热器主要由逆变器、谐振单元、变压器和感应器组成。其中逆变器是一个交-直-交的变流器,将工频交流电能变换成为几千至几百千赫兹的中频或高频电能。谐振单元和变压器一端连接逆变器,另一端连接感应器,将高压变成隔离的低压并进行阻抗匹配。加热时,感应器中流过强大的高频电流,在导体内产生感应电流,因此导体迅速被加热。SEK变频感应加热器的谐振频率根据被加热对象和工艺的不同而不同,一般从一千至几十千赫兹最为常用。

SEK变频感应加热器主要特点:

1)全空冷结构

系统的IGBT逆变以及输出隔离变压器均采用空冷结构,因此彻底消除水系统故障,解决了输出变压器容易损坏的问题,可靠性明显提高,且损耗更低。

2) DSP主处理器

SEK变频感应加热器率先采用DSP中央处理器,具有极高的处理速度,保证了装置各项功能高效有序的运行,具有实时运算能力和实时的仿真和模拟能力,器件可靠性极高。较常规处理器相比,控制、测量的准确性明显提高, 限制、保护的速度和可靠性增强,数量处理及显示操作的功能大幅度增加。

3) 高频低损耗IGBT逆变方案

系统采用ZCS电路实现高频低损耗IGBT逆变,在DSP的控制下,能快速精准地跟踪负载的变化,及时调整逆变频率和相位;消除了目前普遍存在的IGBT逆变容易脱离ZCS模式的缺陷,因此解决了IGBT容易损坏的问题。

4) 三种加热模式

系统具有恒温控制、定时控制、时间/温度双作用控制三种控制模式,可根据用户要求灵活选择。

5) 快速IGBT驱动

系统采用自主创新的快速IGBT驱动电路,与现行驱动电路相比,能明显改善谐振波形,降低死区时间,并进一步降低开关损耗,增加高频跟踪逆变的稳定性;同时具有短路保护和欠压保护功能。

6) 谐振频率自动准确跟踪

基于DSP处理器的快速准确处理,跟踪频率的精度和速度明显提高,保证系统始终工作在最佳工作点附近。

7) 完善的保护限制功能

装置具有短路、过载、过压、过温保护和限制功能,具有变压器状态检测。其中过流和过压均具有硬件和软件双重保护。

8) 触摸屏中文显示

装置采用触摸屏显示单元,为用户提供中文显示界面,显示操作简单,用户界。

9) 安全高效

输入和输出完全隔离,杜绝电伤事故,电热转换效率高达95%以上,功率因素高达0.9.

10) 多点测温

支持1-4路温度测量,系统自动找出最高和最低温度点进行比较,设定温差保温,从而可以控制整个零部件各个被监控的温度,让零部件的受热均匀性可控
